1 范圍
本標準規定了煤礦井下及露天礦、選煤等工作場所用的具有三個承載托輥和單個回程托輥或V形回程托輥的槽形帶式輸送機托輥組布置的主要尺寸。
本標準適用于槽形帶式輸送機的中間段托輥組，不適用于過渡段托輥組。
2 術語和定義
下列術語和定義適用于本標準。
2.1
側托輥槽型角 angle of inclinationλ of side idlers
λ
側托輥的軸線與水平線的夾角。
2.2
前傾角 angle of tilt γ of side idlers
γ
側托輥軸線與中間托輥軸線在水平面上投影線間的夾角。
2.3
托輥空隙 idlers clearance
托輥外圓和托輥橫梁或任何其他結構件頂部之間距離最小的間隙。
3 輸送機托輥分類
3.1 承載托輥：在輸送線路中用來支承承載輸送帶的托輥組。
3.2 回程托輥：用來支承回程輸送帶。它有兩種型式，即：
a） 單個回程托輥；
b） V形回程托輥：由兩個等長的托輥組成，兩托輥的軸線與水平面對稱地斜成V形，傾斜角為10o。V型回程托輥適用于帶寬不小于650mm的帶式輸送機。
4 托輥組布置的主要尺寸
4.1 三承載托輥的布置

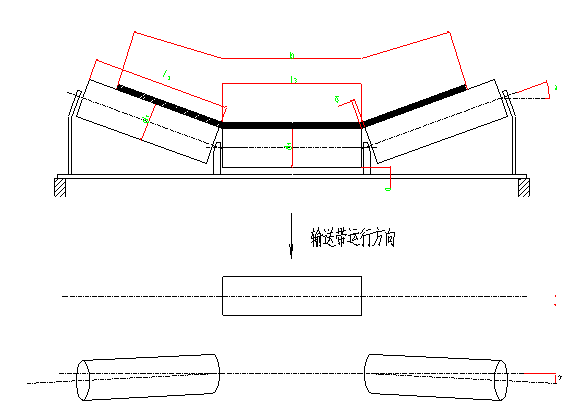

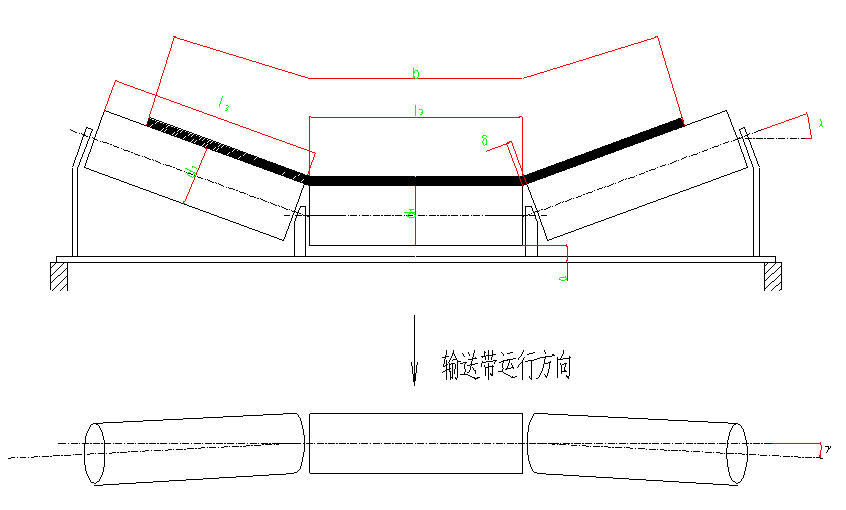

4.1.1 三承載托輥的布置見圖1。
a）
b)
圖1 三承載托輥組的布置
4.1.2 側托輥槽形角λ
正常安裝的槽形角λ值見表1。
表1 槽形角λ值 單位為度
適用于所有標準帶寬 | 25 | 30 | 35 | 45 |
4.1.3
前傾角γ
托輥不宜有前傾角，如確因防跑偏需要有前傾角γ，應按槽形角λ和帶速之間的變化選擇盡可能小的值，在任何情況下（因調偏需要的傾角除外）不應超過20。
4.1.4 相鄰托輥的間隙δ
應選擇適宜的托輥布置方式，使兩個相鄰托輥的間隙δ在垂直于輸送機縱向軸線平面上的投影不大于10mm。
4.1.5 托輥空隙
托輥空隙的最小值見表2。
表2 托輥最小空隙 單位為毫米
托輥直徑d1 | 76 | 89 | 108 | 133 | 159 | 194 | 219 | 245 |
最小空隙a | 30 | 38 | 50 | 60 | ||||
4.1.6 承載托輥的長度
各種帶寬、托輥直徑下承載托輥的長度見表3。
4.1 回程托輥的布置

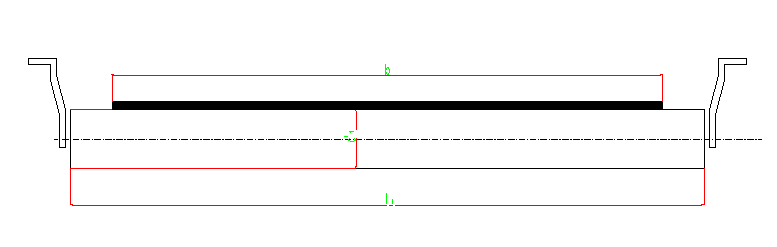

4.2.1單個回程托輥呈水平布置，如圖2所示。
圖2 單個回程托輥
表3 承載托輥的長度 單位為毫米
帶寬B | 托輥直徑d1 | 承載托輥長度l1 | 帶寬B | 托輥直徑d1 | 承載托輥長度l1 |
500 | 76 | 200 | 1600 | 133 | 600 |
89 | 159 | ||||
108 | 194 | ||||
650 | 76 | 250 | 1800 | 133 | 670 |
89 | 159 | ||||
108 | 194 | ||||
133 | 219 | ||||
800 | 89 | 315 | 2000 | 159 | 750 |
108 | 194 | ||||
133 | 219 | ||||
1000 | 89 | 380 | 245 | ||
108 | 2200 | 159 | 800 | ||
133 | 194 | ||||
159 | 219 | ||||
1200 | 108 | 465 | 245 | ||
133 | 2400 | 159 | 900 | ||
159 | 194 | ||||
1400 | 108 | 530 | 219 | ||
133 | 245 | ||||
159 | - | - | - | ||
194 | - | - | - |

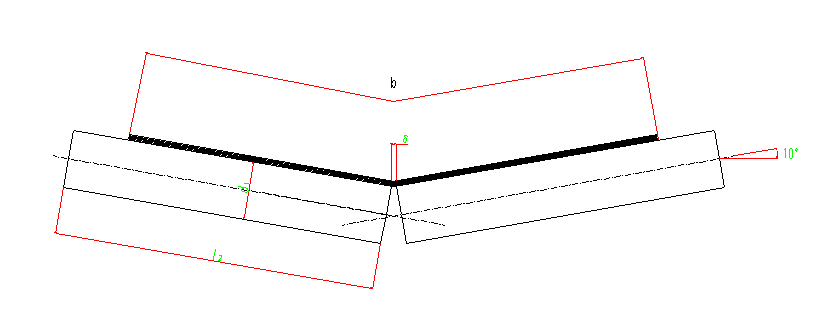

4.2.2 V形回程托輥兩托輥軸線與水平面成傾角100對稱布置，并應使兩托輥間隙δ在兩托輥軸端不發生干涉的前提下盡可能小（見圖3）。
圖3 V形回程托輥組
4.2.3 表4給出了兩種布置的回程托輥的長度。
表4 回程托輥的長度 單位為毫米
帶寬B | 回程托輥 | 帶寬B | 回程托輥 | ||
單個托輥l1 | V型托輥l2 | 單個托輥l1 | V型托輥l23.33 | ||
500 | 600 | - | 1600 | 1800 | 900 |
650 | 750 | 380 | 1800 | 2000 | 1000 |
800 | 950 | 465 | 2000 | 2200 | 1100 |
1000 | 1150 | 600 | 2200 | 2500 | 1250 |
1200 | 1400 | 700 | 2400 | 2800 | 1400 |
1400 | 1600 | 800 | |||
附 錄 A
（資料性附錄）
本標準章條編號和ISO1537-1975（E)章條編號對照
表A.1給出了本標準章條編號和ISO1537-1975（E）章條編號對照一覽表。
表A.1 本標準章條編號和ISO1537-1975（E）章條編號對照
本標準章條編號 | 對應的國際標準章條編號 |
1 | 1 |
- | 2 |
2.1 | 4.3.1.1 |
2.2 | 4.3.2.1 |
2.3 | 4.4.1 |
3 | 3 |
- | 4.1 |
圖1a | 圖2 |
圖1b | - |
4.1.1 | 4.3.1.2 |
4.1.2 | 4.3.2.2 |
4.1.3 | 4.3.3 |
4.1.4 | 4.4.2 |
4.1.5 | 4.2.2.1 |
4.2 | 4.2.2.2 |
- | 表1 |
- | 4.2.3 |
附錄B
（資料性附錄）
本標準和ISO1537-1975(E)技術性差異及其原因
表B.1給出了本標準和ISO1537-1975(E)的技術性差異及其原因的一覽表。
表B.1 本標準和ISO1537-1975(E)技術性差異及其原因
本標準的章條編號 | 技術性差異 | 原因 |
2 | 將ISO1537-1975(E)中的4.3.1.1、4.3.2.1、4.4.1移至本標準的第2章。 | 以符合我國國家標準的編寫規定。 |
2 | 將ISO1537-1975(E)中4.3.2的前傾角符號φ改為本標準中3.2的γ。 | 以適合我國的習慣用法。 |
4.1 | 增加圖1b的布置形式。 | 以符合帶式輸送機技術發展的現狀。 |
4.1.2 | 將ISO1537-1975(E)中的4.3.2.2移至本標準的4.1.2，并修改了數值。 | 對該條內容作適當修改以符合我國煤礦帶式輸送機使用的實際情況。 |
