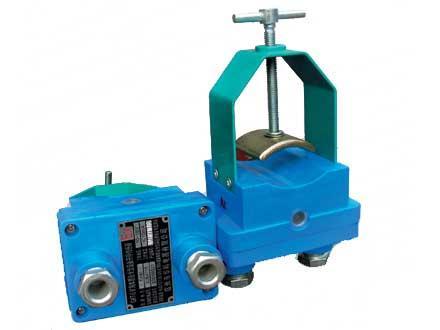

KGT30礦用設備開停傳感器是一種用于監測煤礦井下機電設備(如采煤機、運輸機、提升機、破碎機、局扇、泵站、風機等)開停狀態的固定式監測儀表，把檢測到的設備開停信號轉換成各種標準信號傳輸給礦井監測分站(或其它向地面傳送信息的載波設備等)，最終實現在地面對全礦電氣設備開停狀態進行集中連續自動的監測。也可作為統計各種機電設備運轉好壞、運轉時間長短及設備利用率的依據。
主要技術參數
a.環境溫度：0℃～40℃;
b.平均相對濕度：≤98%;
c.大氣壓力：80 kPa～116 kPa;
d.無顯著振動和沖擊的場所;
e.煤礦井下，有瓦斯或煤塵爆炸性危險的場所。
a.電氣性能
·額定工作電壓：18V。
·額定工作電流：≤25mA。
b.動作值及允許誤差
傳感器出差默認為定值式，其動作值為5A，允許誤差不大于10%;
c.輸出信號
·智能型輸出制式：RS485輸出制式;
·傳輸方式：半雙工、RS485;
·傳輸速率：4800bps;
·信號工作電壓峰峰值：≤12V。
電流信號輸出：
·開狀態時，輸出1mA.DC(或0mA);
·關狀態時，輸出5mA.DC;
·輸出信號誤差≤±10%。
觸電信號輸出：
·開狀態時，觸點開(或觸點閉);
·關狀態時，觸點閉(或觸點開);
d.顯示功能
紅燈亮、綠燈滅表示被檢測設備“停”，紅燈滅、綠燈亮表示被檢測設備“開”。
e.輸入電壓波動范圍：9V.DC～24V.DC。
f.本安參數：Ui：18.5V;Ii：390mA;Ci：0.2μF;Li：0μH。
g.傳感器到分站和電源箱的**傳輸距離(建議不超過)：2km(MHYV電纜，電纜分布參數：分布電容：≤0.06μF/km;分布電感：≤0.8mH/ km;直流電阻：≤12.8Ω/km)。
