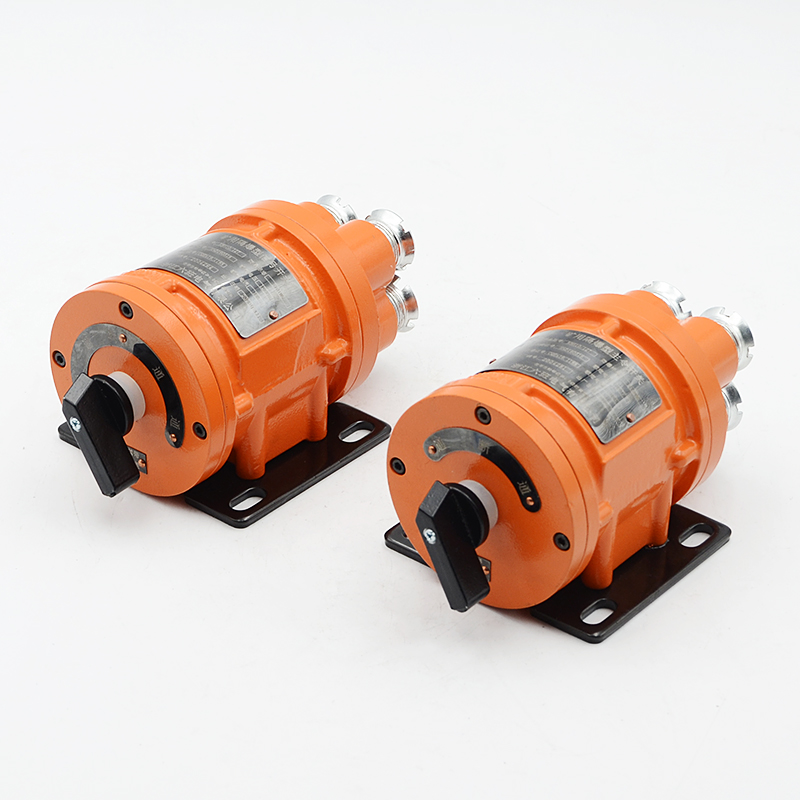

KBM-3/110 礦用隔爆型主令開關

1    適用范圍與工作條件

1.1  適用范圍

本標準規定了KBM-3/110 礦用隔爆型主令開關（以下簡稱主令開關）的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。

本標準適用于三相交流中性點不直接接地供電系統額定電壓至127V，額定頻率為50Hz 的主令開關。

1.2    工作條件

1.2.1        主令開關在下列條件下正常工作：

應符合 MT847-2011 中第 4.2 條的規定。

2    產品型號含義

2.1   型號組成

2.2  防爆標志

防爆標志：Ex d I Mb

3    主要技術參數見下表

型號

額定工作電壓 V

額定工作電流 A

電源額定頻率

 Hz

工作制

KBM-3/110

110

3

50

長期

4    安裝、使用與維修

4.1      安裝前應檢查主令開關銘牌上所列的基本數據是否符合實際使用條件。

4.2      安裝時保證電氣間隙、爬電距離按 MT847-2011 第 4.3 條規定。

4.3      無論何種接線，必須將橡膠密封圈壓緊，以保證橡膠密封圈的密封性能。

4.4      在檢修、維護時必須“嚴禁帶電開蓋”同時切斷前級電源。

4.5      主令開關更換元件時，應確保元件符合其本身的使用說明書要求。

4.6      在維護修理時，應妥善保護各隔爆接合面,嚴禁損傷隔爆面。

5    運輸、貯存要求

5.1 運輸:主令開關運輸過程中不允許受劇烈機械撞擊和曝曬雨淋，嚴防摔擲、翻滾、重壓。

5.2  貯存主令開關應貯存在環境溫度為 0℃～40℃。干燥、清潔及通風良好無腐蝕性介質的倉庫內， 應遠離火源及熱源。

6    開箱及檢查

本產品外包裝采用紙箱包裝。開箱使用前，應檢查包裝是否有損壞現象，開箱應檢查箱附產品使用說明書、合格證、裝箱單是否齊全；裝箱單所填寫的內容是否與實物一致；外觀是否有損傷，外觀應平整、光潔、無缺陷。如發現有問題及時與本公司聯系。

7    注意事項

7.1    接線時，請注意斷開主電源。

7.2    內部不接線的端子，要擰緊，不得松脫。

7.3    密封圈老化時要及時更換；配用電纜直徑范圍應和密封圈內徑相匹配，內徑Φ20～Φ23。

8    安全警示

8.1嚴禁帶電打開主令開關；

8.2缺少零件的主令開關嚴禁下井使用；

8.3嚴禁擊打、摔打主令開關；

8.4嚴禁在超過額定電壓的現場的使用主令開關。

8.5嚴禁隨意改變產品結構或零部件；

8.6檢修時注意保護隔爆面，檢查緊固件是否損壞、密封圈是否老化，如有損壞或老化應及時更換；

9    訂貨須知

訂貨時應寫明產品型號、產品名稱、定貨數量、定貨單位、收貨地址、到站、電話、聯系人等。
