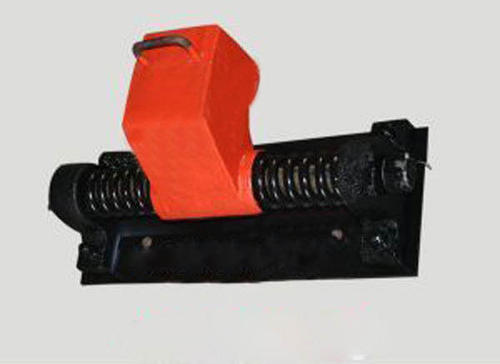

單道單軌阻車器由兩根平行的固定支座和阻車桿、前支承座、后支承座及腳踏連動裝置組成，單軌阻車器固定支座的兩端分別固定在前支承座和后支承座上，阻車桿置在兩個固定支座之間，連接在兩個固定支座之間的轉軸穿過阻車桿的中部，阻車桿呈上端小下端粗重狀，自然狀態下，其上端翹起，腳踏連動裝置由腳踏板、拉線和撥桿組成，撥桿的中部鉸接于兩個固定支承座之間，其上端通過拉線與腳踏板連接。本實用新型能自動阻車，可有效地避免人工阻車易帶來的偏差，安全可靠性高，結構簡單，安裝方便，維護簡便。
單道單軌阻車器的參數
型號：ZCY-6
動力類型：電液動力
軌距：600mm
允許變形能：7800 N.m
足爪位移：100mm
