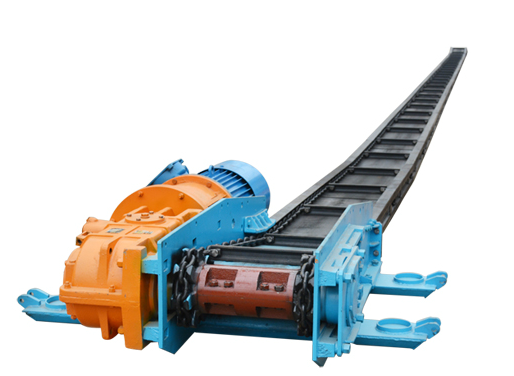

SGB620/40T刮板輸送機

2020-08-20 16:17:58 來源：嵩陽煤機 瀏覽量：838

分享

分享到： QQ好友 微信 新浪微博 百度貼吧 我的搜狐 QQ空間 復制網址


　　SGB620/40T刮板輸送機主要用于煤礦薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層炮采、普采、高檔普采、綜采綜放等工作面輸送煤炭，也可用于掘進巷道運輸和順槽運輸，配套采煤機時，刮板輸送機中部槽也是采煤機的行走軌道。刮板輸送機是由刮板鏈牽引，在槽內運送散料的輸送機。刮板輸送機又稱：溜子;電溜子;刮板輸送機廣泛應用于冶金、煤礦、礦山、建材、電力、化工、水泥、港口、碼頭、洗煤廠等行業，是用來輸送物料的重要運輸工具。它是由中部槽、鏈條、刮板及牽引系統組成。
　　適用于不同條件的采煤工作面，能與各型采煤機和液壓支架相配套使用，完成工作面落煤、裝煤、輸煤、推溜、移架的綜合機械化。
　　刮板輸送機具有性能可靠、運輸力強、傳動平穩、適用性強、可彎曲、易于維護等特點。

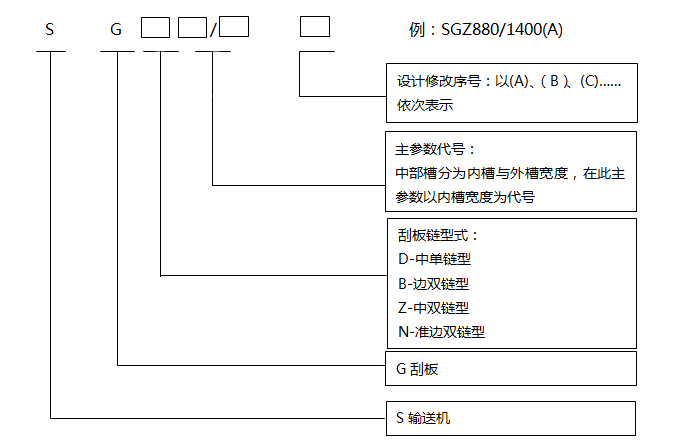

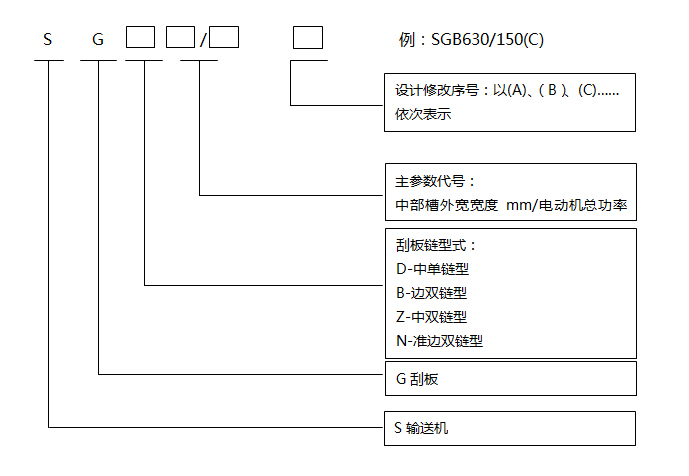

　　執行標準：MT/T105-2006《刮板輸送機通用技術條件》軋制槽幫和冷壓槽幫的刮板輸送機型號編制方法如下：
　　按刮板鏈形式可分為：中單、中雙、邊雙、準邊雙鏈四種形式;
　　按輸送能力及電機功率可分為：輕型(單電機P<75kw)、中型(單電機75≤p≤160kw)、重型(單電機200≤p≤400kw)及超重型(單電p>400KW);
　　按應用場所可分為：煤礦井下用輸送機、煤礦井上用輸送機、非煤礦山用輸送機;
　　按卸載形式可分為：端卸式、側卸式;
　　按中部槽結構可分為：開底式、封底式;
　　按驅動電機形式可分為：單速電動機驅動型式、雙速電動機驅動型式。
　　刮板輸送機裝機功率：5.5kw-320kw，槽寬：280mm-764mm， 輸送量：30-700t/h。
　　SGB620/40T刮板輸送機使用環境條件
　　環境溫度在-10°C～+40°C之間。
　　無破環絕緣的氣體或蒸汽的環境中。
　　有甲烷和空氣混合物、煤塵等爆炸性氣體的環境。
　　海拔高度在2000米以下。
　　無長期連續滴水的地方。刮板輸送機的工作原理是將敞開的溜槽作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上(組成刮板鏈)，作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
　　刮板輸送機技術參數
型 號
設計長度(m)
輸送量(t/h)
鏈速(m/s)
裝機功率(kw)
圓環鏈規格(mm)
中部槽規格(mm)
SGD237/5.5V
40
40
0.5
5.5
板式鏈
2000×237×330
SGD280/7.5
40
30
0.63
7.5
10×40-B
1200×280×125
SGD280/11
60
30
0.63
11
10×40-B
1200×280×125
SGD320/17B
80
40
0.59
17
14×50-B
1200×320×150
SGD320/18.5
80
40
0.59
18.5
14×50-B
1200×320×150
SGD320/22
100
40
0.59
22
14×50-B
1200×320×150
SGD420/22
80
60
0.66
22
14×50-C
1200×420×150
SGD420/30
100
80
0.66
30
18×64-B
1200×420×150
SGB320/18.5
80
40
0.59
18.5
14×50-B
1200×320×150
SGB420/22
80
80
0.88
22
14×50-B
1200×420×150
SGB420/30
100
80
0.88
30
14×50-B
1200×420×150
SGB520/30
100
100
0.88
30
14×50-B
1200×520×150
SGB420/40X
100
100
0.86
40
18×64-B
1500×420×180
SGB520/40
100
120
0.86
40
18×64-B
1500×520×180
SGB620/40T
100
150
0.86
40
18×64-B
1500×620×180
SGB620/80T
160
150
0.86
2×40
18×64-C
1500×620×180
SGB630/150C
200
250
0.86
2×75
18×64-C
1500×630×190
SGB630/180
150
400
0.92
2×90
22×86-C
1500×630×222
SGD630/180
150
400
0.92
2×90
26×92-C
1500×630×222
SGD630/220
150
400
1.07
2×110
26×92-C
1500×630×222
SGB630/220
150
450
1.0
2×110
22×86-C
1500×630×222
SGZ630/220
150
450
1.0
2×110
22×86-C
1500×630×222
SGZ630/264
200
450
0.95
2×132
22×86-C
1500×630×222
SGZ730/220
180
500
1.0
2×110
22×86-C
1500×730×222
SGZ730/264
200
500
1.12
2×132
22×86-C
1500×730×222
SGZ730/320
200
700
0.95
2×160
26×92-C
1500×730×275(鑄焊)
SGB764/264
150
600
1.12
2×132
22×86-C
1500×764×222
SGZ764/264
150
600
0.95
2×132
26×92-C
1500×764×222
SGZ764/320D
200
700
0.95
2×160
26×92-C
1500×764×300(鑄焊)



---
