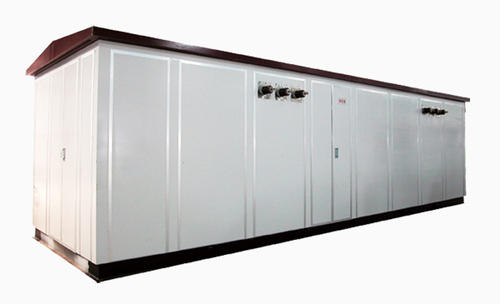

組合式變電站創造性地將高壓負荷開關(終端、環網)，插入式熔斷器和后備限流熔斷器等高壓組件，進行結構優化。完善組合，置于變壓器油箱里浸入油中。低壓開關設備亦小型化，這種結構上的突破，使組合式變壓器體積大大減少，占地面積僅為常規產品的1/3～1/5.高壓電源進線采用肘形電纜插頭與高壓套管集成、組合、無裸露高壓帶電體，產品操作安全、可靠、維護簡單。
　　ZGS-12系列組合式變壓器，其中變壓器取消油枕，采用油加氣隙體積恒定原理(等同全密封、鐵芯采用三相四柱疊片結構)，具有機械強度高，電氣性能好等優點，創新的設計、先進的工藝和優良的設備使變壓器達到國際先進水平。
　　為滿足不同低壓饋出的要求，本產品分為三種類型、低壓饋出回路較少的可選用標準或加強型，當饋出需要加裝電容補償時采用綜合型。產品低壓側部分可以根據用戶的要求進行設計。基建費用僅為國產常規產品基建費用的1/10～1/20，變壓器箱體裸露在空氣中，自然散熱運行條件優良，因為體積小，易安裝，所以可深入負荷中心，箱體采用先進防腐處理技術，產品適用于沿海、熱帶雨林等酸、堿、鹽等霧大的地區。
　　組合式變電站使用條件：
　　1、海拔高度不超過1000米;
　　2、環境溫度：+40℃～-25℃(戶外式)，+40℃～-5℃(戶內式)，最熱月平均溫度30℃，年平均溫度20℃;
　　3、相對溫度在25℃時空氣相對濕度不超過95%,月平均不超過90%;
　　4、安裝環境;安裝環境應無明顯污穢、無爆炸性、腐蝕性氣體和粉塵，安裝場所應無劇烈振動沖擊;
　　5、電源電壓的波型：電源電壓的波形近似于正弦波：
　　6、三相電源電壓對稱：對于三相組合式變壓器，其三相電源電壓應大致對稱：
　　7、本產品超出本條件的規定時用戶可與本單位協商。
　　組合式變電站技術參數
額定
電壓組合
聯結組
空載
空載
阻抗
負載
噪聲
容量
高壓
高壓分接范圍
低壓
標號
電流
損耗
電壓
損耗
水平
（KVA）
（KV）
（%）
（KV）

（%）
（KW）
（%）
（KW）
（dB）
200
10
6
±2X2.5
或±5
0.4
Dyn11
1.3
0.48
4
2.60
≤ 51
250
1.2
0.56
3.05
315
1.1
0.67
3.65
≤ 53
400
1.0
0.80
4.30
500
1.0
0.96
5.15
≤ 54
630
0.9
1.20
4.5
6.20
800
0.8
1.40
7.50
≤ 57
1000
0.7
1.70
10.3
